ZZYP自力式調壓飽和蒸汽減壓閥應用案例

ZZYP自力式調壓飽和蒸汽減壓閥應用案例

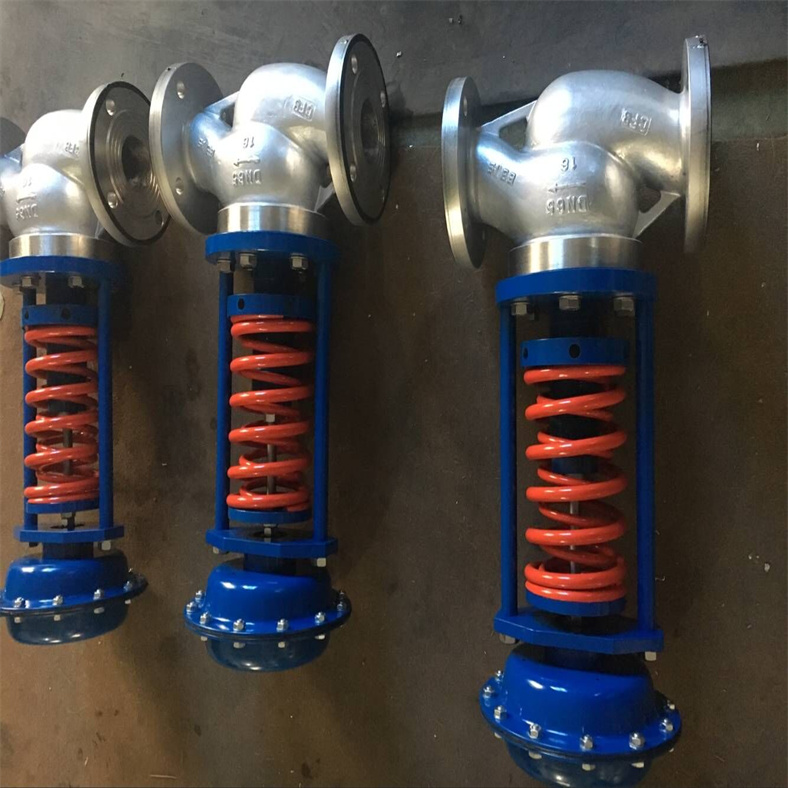

ZZYP自力式壓力減壓閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。是一種無需外來資源，只需要被測介質自力壓力、溫度或者流理的變化，設定預先的值就能自動調節的一種控制裝置，這是一種節能型儀表，具有控制執行等多功能的儀表控制系統。它的種類可分為自力式壓力調節閥，自力式微壓差壓調節閥，自力式溫度調節閥，自力式蒸汽減壓穩壓閥。適用無供電供氣又需自動控制的場合。

ZZYP自力式調壓減壓閥、蒸汽減壓閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式壓力調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

    本系列產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。自力式壓力調節閥產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。



ZZYP自力式調壓飽和蒸汽減壓閥應用案例特點：

◇　杭州良工閥門自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。

◇　壓力分段范圍細且互相交叉，調節精度高。

◇　壓力設定值在運行期間可連續設定。

◇　對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。

◇　橡膠膜片式檢測，執行機構測精度高、動作靈敏。

◇　采用壓力平衡機構，使調節閥反應靈敏、控制精確。

ZZYP自力式調壓飽和蒸汽減壓閥應用案例壓力調節范圍確定：

壓力調節范圍分段，見主要參數及性能指標表，控制壓力應盡量選取在調節范圍中間值附近。

閥后壓力調節閥，其閥前壓力與閥后壓力的關系：

自力式調節閥門本身是一個調節系統，閥本身又有一定的壓降要求，對閥后壓力調節閥（B型），為保證閥后壓力在一定范圍內，其閥前壓力必須達到一定值。

ZZYP自力式調壓飽和蒸汽減壓閥應用案例整機作用方式確定：

閥前壓力調節閥（K型）其初始位置的閥芯在關閉位置，當閥前壓力逐漸升高，閥逐漸打開，直至閥前壓力穩定在要求的給定值。

閥后壓力調節閥（B型）其初始位置的閥芯在開啟位置，當閥門壓力逐漸升高，閥逐漸關閉，直至閥后壓力穩定在要求的給定值。

ZZYP自力式調壓飽和蒸汽減壓閥應用案例安裝方式：

ZZY型自力式壓力調節閥廣泛用于石油、化工、電力、冶金、食品、輕紡、機械制造與民用建筑樓群等各種工業設備中，能應用于氣體、液體、蒸汽介質的減壓穩壓（閥后調節）或泄壓穩壓（閥前調節），但由于它利用介質自身的壓力去操作執行機構，在執行機構內充滿介質，故安裝方式應與此相配合。

在安裝時取壓點應設在離調壓閥適當?shù)奈恢茫瑝洪_型調壓閥應大于2倍管道直徑，壓閉型調壓閥應大于6倍管道直徑。

在安裝冷凝器時應注意冷凝器的位置，使其高于膜頭而低于工藝管道，以保證冷凝器內充滿冷凝液。

ZZYP自力式壓力減壓閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能?？稍跓o(wú)氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到最佳的控制效果。




ZZYP自力式調壓飽和蒸汽減壓閥應用案例主要零件材料：

◇　閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti

◇　閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

◇　閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

◇　閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

◇　膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼

◇　填料：丁腈、乙炳、氟、耐油橡膠

ZZYP自力式調壓飽和蒸汽減壓閥應用案例連接標準：

◇　法蘭標準：鑄法法按BG9113-88、JB/79-94

◇　法蘭密封面型式：PN16凸面

◇　PN40、64為凹凸、閥體為凹面

◇　結構長度按BG12221-98

◇　執行機構信號接口：內螺紋M16×1.5

訂貨時請用戶提供以下資料：

◇　閥門調節閥名稱、型號

◇　公稱通徑

◇　公稱壓力（Mpa）

◇　閥前、后壓力

◇　額定流量系數（Kv）

◇　固有流量特性

◇　介質名稱及狀態

◇　工作溫度及范圍

◇　整機作用方式

◇　閥體、閥內件及填料材質

◇　所配附件

◇　閥全法蘭標準

◇　其他特殊要求



 ZZYP自力式調壓飽和蒸汽減壓閥應用案例

序號	品  名	型 號   及 規 格	單位	數量
1	減壓閥	自力式蒸汽減壓閥ZZYP-16C   PN16 DN150 連接標準：HG/T20592 2009/PN16 穩定靜壓 介質：蒸汽, 介質蒸汽  180度 進口壓力 0.8MPA,出口壓力0.3MPA	臺	1


































ZZYP自力式壓力減壓閥產品型號





類別	型號	類別	型號
單座壓閉型	ZZYP-16～64B	單座壓閉型	ZZYP-16～64K
雙座壓閉型	ZZYN-16～64B	雙座壓閉型	ZZYN-16～64K
套筒壓閉型	ZZYM-16～64B	套筒壓閉型	ZZYM-16～64K





注：1.壓閉型用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。
2.壓開型用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。
ZZYP自力式壓力減壓閥主要技術參數





公稱通徑DN（mm）	20				25	32	40	50	65	80	100	125	150	200
閥座直徑DN（mm）	10	12	15	20
額定流量系數Kv	1.8	2.4	4.4	4	11	20	30	48	75	120	190	300	480	760
允許壓差（MPa）	2.5					2.0			1.6			1.0
公稱壓力（MPa）	1.6　4.0　6.4
固有流量特性	快開
保證調壓閥正常工作 的最小壓差P（MPa）	0.05
壓力分段范圍 （KPa）	15～50　　40～80　　60～100　　80～140　　120～80 160～220　200～260　240～300　280～350　330～400 380～450　430～500　480～560　540～620　600～700 680～800　780～900　800～1000　900～2000
工作溫度℃	液體≤140;氣體≤80；配冷凝器和散熱片≤350
適合介質	氣體、蒸汽、低粘度液體
法蘭尺寸、型式	PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式 或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） 
結構長度	按GB12221-89標準
可配附件	冷凝器（用于介質為蒸汽的場合）、散熱片等。
執行機構信號接口	內螺紋M16×1.5
























































ZZYP自力式壓力減壓閥主要性能指標注





控制精度％		±8
允許泄 漏量	硬密封（L/H）	單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量
	軟密封（ml/min）	DN（mm）
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

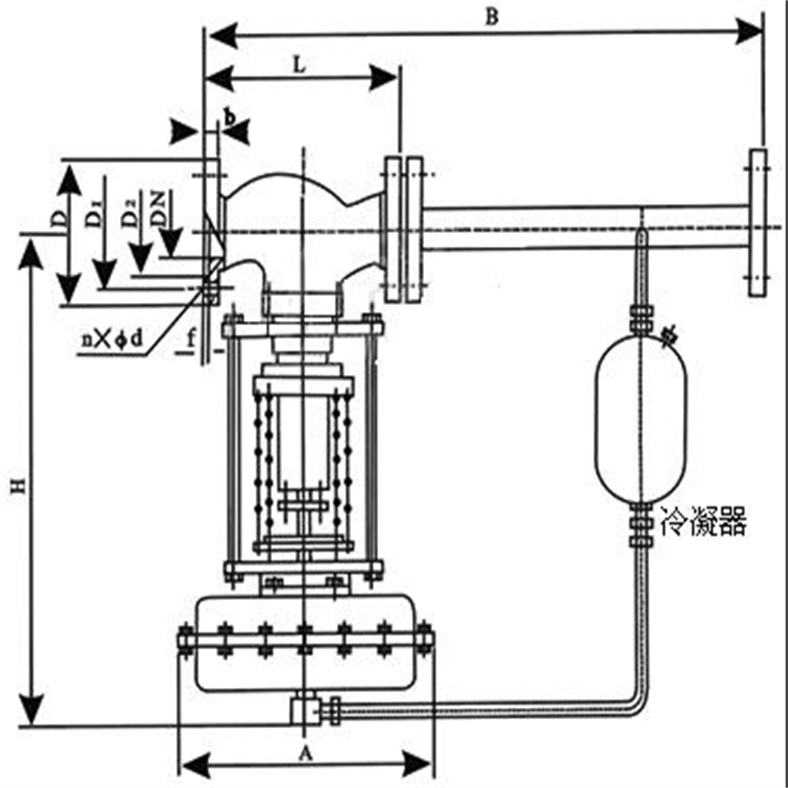

ZZYP自力式壓力減壓閥外形尺寸及重量




公稱通徑（DN）			20	25	32	40	50	65	80	100	125	150	200
L		PN16、40	150	160	180	200	230	290	310	350	400	480	600
		PN64	230	230	260	260	300	340	380	430	500	550	650
B			233		332		373	522		673	980		1200
H	壓 力 調 節 范 圍 MPa	15～140	475		520		540	710		780	840	880	915
		120～300	455		500		520	690		760	800	870	880
		280～500	450		490		510	680		750	790	860	870
		480～1000	445		480			670		740	780	850	860
		600～1500	445		570		600	820		890	950	950	1000
		1000～2500	445		570		600	820		890	950	950	1000
A	壓 力 調 節 范 圍 MPa	15～140	φ282		φ308
		120～300	φ232
		280～1000	φ196					φ196			φ282
		600～2500	φ85	φ96
導壓管接口螺紋			M16×15





自力式壓力調節閥，以其獨特的節能環保特性，在無需外接能源的情況下，僅靠介質自身能量即可驅動運行，使用便捷，安裝后僅需設定壓力值便可自動投入工作。因此，在控制精度要求不高且缺乏電源、氣源的場合下，這種閥門得到了廣泛的應用。 然而，要想確保自力式壓力調節閥在運行過程中不出問題，正確的選型、安裝和使用都是的。雖然選型方面涉及多個因素，如控制壓力位置、介質溫度、腐蝕性以及工作壓力等，但本文將主要聚焦于安裝和使用過程中的關鍵問題。

必須對管路系統進行沖洗清理。以防焊渣，氧化皮等贓物流入閥內，影響閥門正常工作。為了保證減壓閥正常運行，同時便于維修，一般都是以閥組形式安裝。減壓閥閥組由減壓閥、過濾器、截止閥、安全閥、壓力表、泄水管等組成。減壓閥的規格與高壓側連接管道的管徑一致，低壓側管道的管徑應比閥門規格大兩號。如果是薄膜式減壓閥，均壓管應與低壓側管道連接。減壓閥兩側的閥門應為截止閥。減壓閥前必須設過濾器，否則管道中的雜質和污物會堵塞減壓閥。減壓閥前后都要裝壓力表，以顯示減壓前后的壓力情況。低壓側管道上還須裝安全閥，以便在蒸汽超壓時泄壓。

自力式蒸汽減壓閥應安裝在便于操作和維修的地方，并且必須直立安裝在水平管道上，應注意使管路中介質的流向與閥體上箭頭所示方向一致，切勿反裝。

自力式蒸汽減壓閥在安裝使用時，應把旁通管道的截止閥打開，排除管路中的冷凝水和汽水的混合物，以防減壓閥開啟時產生水圾現象損壞減壓閥，當無異常現象后，按順時針?lè)较蚓徛D(zhuǎn)調節螺釘，將出口壓力調至所需的壓力(以閥后表壓為準)，調整后，將鎖緊螺母背緊，擰上防護罩。

自力式蒸汽減壓閥前應安裝過濾器，以防介質中的雜物進入減壓閥，影響其性能。

安裝的減壓閥前后應有一段直管，閥前的直管長度約為600毫米，閥后的直管長度約為1毫米。

一般減壓閥都要求進出口壓差必須≥0.2Mpa。

自力式蒸汽減壓閥通常有DN50～DN100等多種規格，閥前、后的工作壓力分別為<1MPa和0.1～0.5MPa，調壓范圍誤差為±5%～10%。

應該看到，水流通過減壓閥雖有很大的水頭損失，但由于減少了水的浪費并使系統流量分布合理、改善了系統布局與工況，因此總體上講仍是節能的。



自力式蒸汽減壓閥安裝維護自力式壓力調節閥連接尺寸及標準

鑄法法按BG9113-88、JB/79-94

法蘭密封面型式：PN16凸面

PN40、64為凹凸、閥體為凹面

結構長度按BG12221-98

執行機構信號接口：內螺紋M16×1.5

(1)根據生產能力、設備負荷等工藝參數確定大流量和小流量q。

(2)根據系統特點、壓力分配和管路壓損，確定大壓差和小壓差ΔpVmax，ΔpVmin;

(3)按流量系數計算公式，分別計算出大流量和小流量時的流量系數KVmax，KVmin;

(4)根據計算出的KVmax，在產品樣本中選取大于KVmax，并接近KVmax的KVS值;

(5)根據計算出的KVmax，KVmin驗算閥的開度(一般要求閥開度在10%~80%之間);

(6)根據KVmax，KVmin計算出可調比R(一般要求R=K/K≤30:1);

(7)各項計算驗證合格后，根據KVS值，確定調節閥的口徑。

自力式蒸汽減壓閥安裝維護的安裝與維護：

1、閥門安裝：

（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。

（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

（3）閥門安裝前，應先*清洗管道。

（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。

（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。

（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。



02ZZYP自力式調壓飽和蒸汽減壓閥應用案例安裝和使用注意事項


▲ 蒸汽管道問題案例

最近，就遇到過這樣一起自力式壓力調節閥的使用問題。該閥門被安裝在蒸汽管道上，但在使用僅一兩個月后，用戶就反映出現了故障?，F(xiàn)場檢查發現，大量蒸汽從調節閥膜頭的排氣孔中噴出，造成極大的噪聲。經過深入分析，事故原因是蒸汽未經冷凝直接進入膜頭，導致膜片燒毀。

▲ 安裝細節與維護

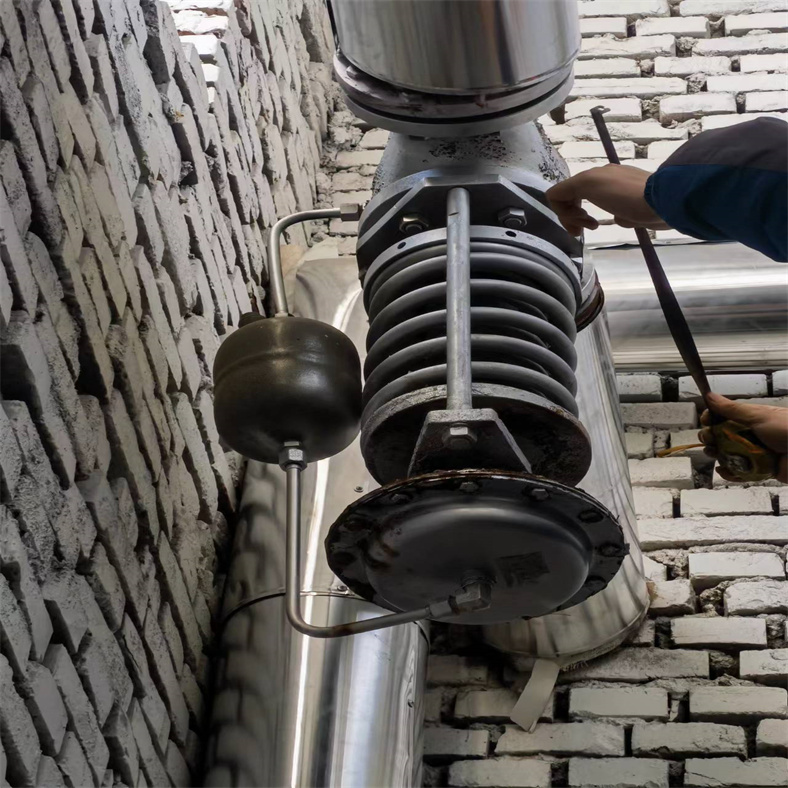

對于蒸汽管道上的自力式壓力調節閥，安裝時必須確保在執行器和管道間加裝冷凝罐，以防止蒸汽進入執行器膜頭。 同時，調節閥應頭朝下安裝，冷凝罐的位置要高于膜頭。初次使用前，還需確保冷凝罐和膜頭充滿水。然而，盡管現場安裝方式和儀表人員操作都看似無誤，但問題究竟出在哪里呢？經過進一步詢問，才得知冷凝罐和膜頭之間的銅管接頭存在漏水現象。正是這一細節上的疏忽，導致冷凝罐中的水逐漸減少，最終使蒸汽進入膜頭并燒毀了膜片。

因此，在蒸汽管道上使用自力式壓力調節閥時，必須格外注意安裝和維護。 為確保閥門正常運行，必須時刻關注接頭是否漏水、冷凝罐是否缺水，并定期進行檢查和加水。實際上，不僅僅是自力式壓力調節閥，其他類型的自力式調節閥在使用時同樣需要注重維護和保養。
