J41H手動國標法蘭截止閥操作應用案例

J41H手動國標法蘭截止閥操作應用案例

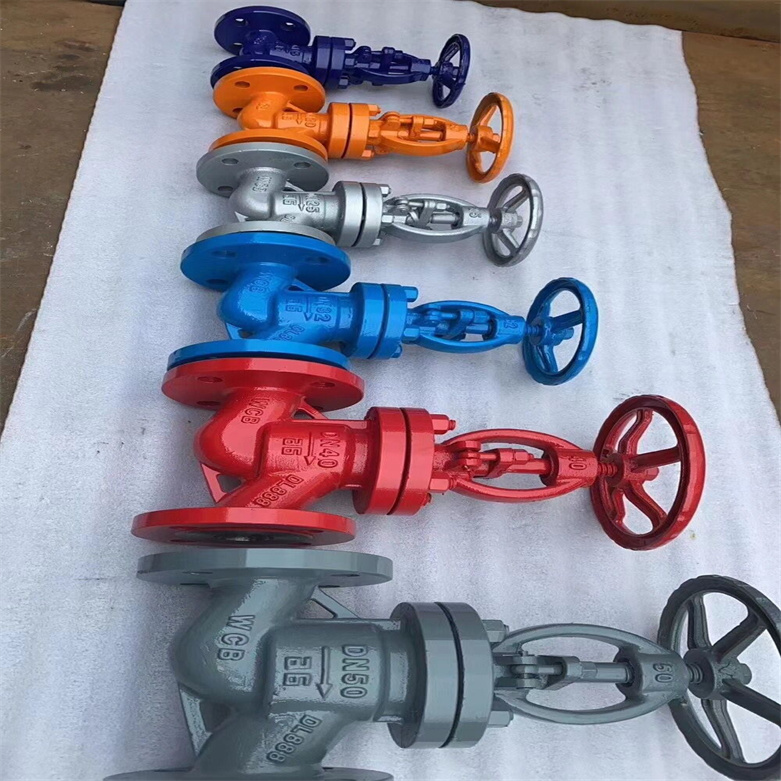

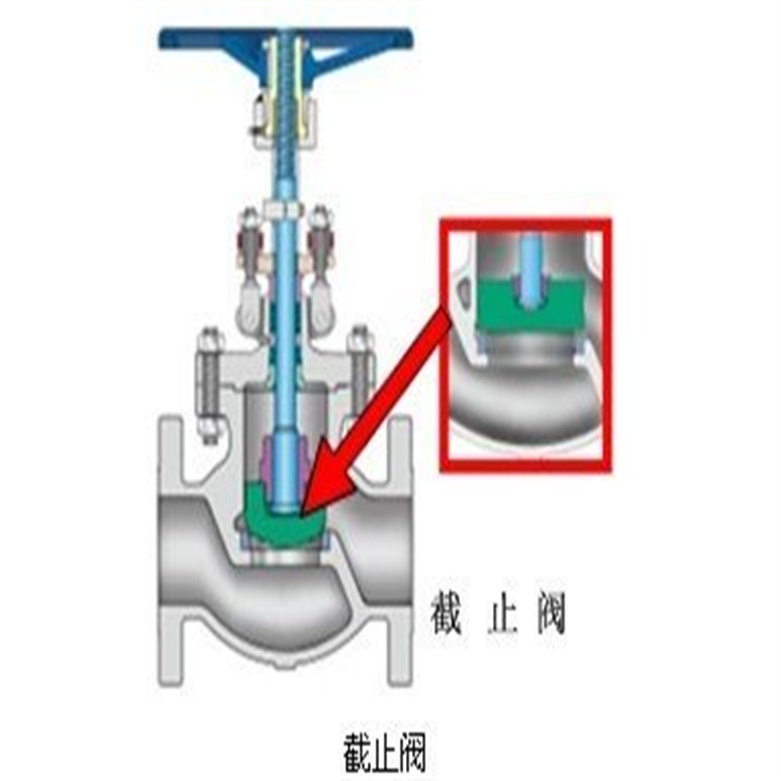

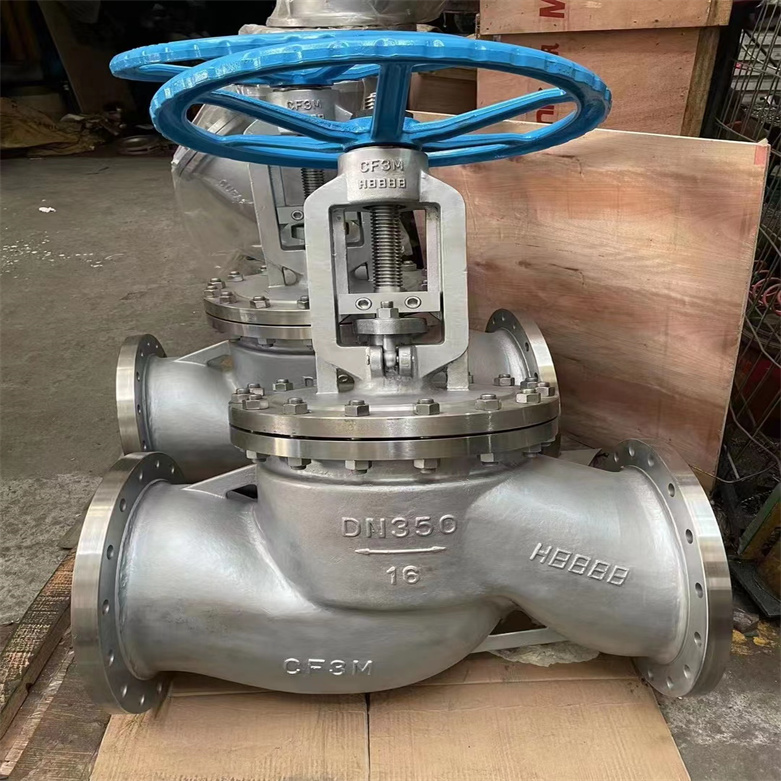

J41H手動法蘭截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。法蘭截止閥的啟閉件呈塞形，其密封面可設計為平面或錐面，并沿流體中心線作直線運動。該閥門的結構形式多樣，包括直通式、直流式和直角式。在關閉時，由于法蘭截止閥屬于強制密封式，因此需向閥瓣施加壓力以確保密封面不泄漏。

▍ 操作與力

當介質進入閥門時，操作力需克服閥桿與填料的摩擦力及介質壓力推力，因此關閥門的力大于開閥門，這要求閥桿直徑相應增大，以防止閥桿頂彎。操作方式靈活，包括手動、齒輪傳動、電動和氣動。



02J41H手動國標法蘭截止閥操作應用案例法蘭截止閥應用場合

▍ 適用行業與溫度范圍

法蘭截止閥適用于多種工況，如石油、化工、制藥、化肥和電力行業等，其工作溫度范圍為-29至550℃，并可切斷或接通各種介質，如水、油品、蒸汽和酸性介質。

03J41H手動國標法蘭截止閥操作應用案例國標法蘭詳解



▍J41H手動國標法蘭截止閥操作應用案例 標準介紹

此外，國標法蘭是按中華人民共和國國家標準《GB/T 9112~9124-2010鋼制管法蘭》生產的法蘭片，該標準由國家質量監督檢驗檢疫總局和中國國家標準化管理委員會于2011年聯合發布并實施。該標準涵蓋了多項內容，如鋼制管法蘭的類型與參數、整體鋼制管法蘭以及帶頸螺紋鋼制管法蘭等。

GB/T 9115-2010 對焊鋼制管法蘭

GB/T 9116-2010 帶頸平焊鋼制管法蘭

GB/T 9117-2010 帶頸承插焊鋼制管法蘭

GB/T 9118-2010 對焊環帶頸松套鋼制管法蘭

GB/T 9119-2010 板式平焊鋼制管法蘭

GB/T 9120-2010 對焊環板式松套鋼制管法蘭

GB/T 9121-2010 平焊環板式松套鋼制管法蘭

GB/T 9122-2010 翻邊環板式松套鋼制管法蘭

GB/T 9123-2010 鋼制管法蘭蓋

GB/T 9124-2010 鋼制管法蘭

▍ J41H手動國標法蘭截止閥操作應用案例國標法蘭壓力等級

在國標法蘭中，壓力標記分為PN標記和Class標記。PN標記涵蓋12個壓力等級，如PN2.5、PN6等，而Class標記則包含6個壓力等級，例如Class 150、Class 300等。購買時，務必選擇國標法蘭，以確保質量與性能。避免選擇質量不佳或尺寸不達標的產品，以確保使用的安全與可靠。



J41H手動國標法蘭截止閥操作應用案例產品特點

1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長

J41H手動國標法蘭截止閥操作應用案例執行標準

設計規范：GB/T 12235
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：JB/T 9002
產品標識：GB/T 12220
供貨規范：JB/T 7928



J41H手動國標法蘭截止閥操作應用案例性能參數

型號		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作壓力（MPa）		1.6～16.0
適用溫度（℃）		≤425		≤150
適用介質		水、蒸汽、油品		弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼		鉻鎳鈦不銹鋼
	閥桿	鉻不銹鋼		鉻鎳鈦不銹鋼
	密封面	堆焊鐵基合金	堆焊硬基合金	本體材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

壓力試驗MPa

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.4	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.04	11.0	18.0
氣密封試驗	0.4-0.7

主要零件材料及性能

體蓋扳	閥桿	密封面	墊片(環)	填料	工作溫度℃	適用介質
WCB	2Cr13	13Cr STL 本體材料 尼龍	增強柔性石墨 1Crl3／柔性石墨 08軟鋼 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨 增強柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸類
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸類

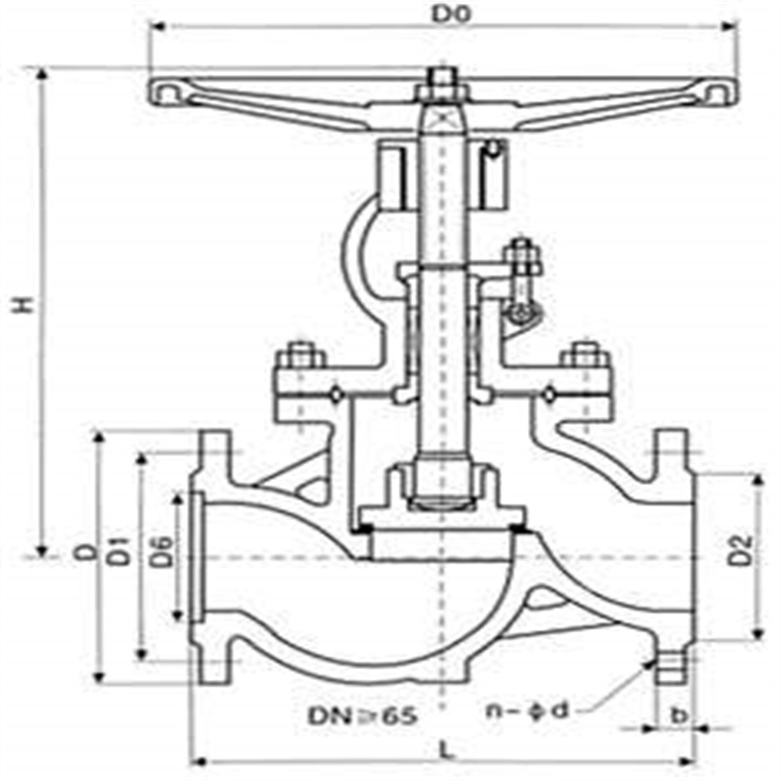

外形結構圖



PN l．6MPa規格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法蘭 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600


































2.5MPa規格主要尺寸

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600




































4.0MPa規格主要尺寸

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法蘭 MFM J41H J41Y J41W J41N 40 40P 40R 40I	10	130	90	60	41	35	14	4-Φ14	198	120
	15	130	95	65	45	40	16	4-Φ14	233	120
	20	150	105	75	55	51	16	4-Φ14	295	140
	25	160	115	85	65	58	16	4-Φ14	285	160
	32	180	135	100	78	66	18	4-Φ18	302	160
	40	200	145	110	85	76	18	4-Φ18	355	200
	50	230	160	125	100	88	20	4-Φ18	373	200
	65	290	180	145	120	110	22	8-Φ18	408	280
	80	310	195	160	135	121	22	8-Φ18	436	280
	100	350	230	190	160	150	24	8-Φ23	480	320
	125	4001	270	220	188	176	28	8-Φ25	588	360
	150	480	300	250	218	204	30	8-Φ25	611	400
	200	600	375	320	282	260	38	12-Φ30	720	400































6.4MPa規格主要尺寸

6.4MPa	15	170	105	75	55	40	18	4-14Φ	195	400
凹凸法蘭 MFM J41H J41Y J41W J41N 64 64P 64R 64I	20	190	125	90	68	51	20	4-Φ18	228	160
	25	210	135	100	78	58	22	4-Φ18	275	180
	32	230	150	110	82	66	24	4-Φ23	325	200
	40	260	165	125	95	76	24	4-Φ23	360	240
	50	300	175	135	105	88	26	4-Φ23	410	280
	65	340	200	160	130	110	28	8-Φ23	450	320
	80	380	210	170	140	121	30	8-Φ23	485	360
	100	430	250	200	168	150	32	8-Φ25	537	400
	125	500	295	240	202	176	36	8-Φ30	631	400
	150	550	340	280	240	204	38	8-Φ34	646	450
	200	650	405	345	300	260	44	12-Φ34	813	500








































 10.0~16.0MPa的詳細尺寸請。



 J41H手動國標法蘭截止閥操作應用案例截止閥類型與連接方式

截止閥，亦被稱為截門閥，是一種強制密封式閥門，隸屬于截?cái)囝愰y門范疇。其連接方式多樣，可分為法蘭連接、絲扣連接和焊接連接三種。在我國閥門“三化給"的規定中，截止閥的流向需自上而下，這體現了其安裝時的方向性要求。此類截止閥不僅適合作為切斷或調節使用，還適用于節流場合。由于其閥桿開啟或關閉行程較短，且具備可靠的切斷功能，同時閥座通口的變化與閥瓣行程呈正比，使得它成為流量調節的理想選擇。

截止閥的設計理念是低進高出，旨在減小流體阻力，使閥門開啟更加輕松。在閥門關閉時，閥殼與閥蓋之間的墊料以及閥桿周圍的填料不會受到力的作用，從而避免了長時間承受介質壓力和溫度的影響，進而延長了其使用壽命，并降低了泄漏的風險。此外，這一設計還使得在閥門關閉狀態下能夠輕松地更換或增添填料，極大地簡化了維修過程。

盡管截止閥的設計理念通常是低進高出，以減小流體阻力并便于開啟，但并非所有情況都適用這一原則。確實，在大多數情況下，截止閥都遵循這一設計，然而，也存在某些特殊情境下，截止閥的流向是高進低出。要注意方向性，特別要注意的在于截止的流向。要使得介質的流向和閥體上所標注的箭頭方向一致，若是不一致，則可能出現截?cái)嘟橘|(zhì)的正常流動。法蘭截止閥還會有一個底閥，底閥要安裝在其水泵的底部。
    另外，法蘭截止閥要安裝在水平的管道系統上上,這是為了保證其正常的流向所帶來的正常壓力。
    法蘭截止閥安裝位置沒有特別的限制，但通常安裝在水平管路上。某些特殊情況下也可以安裝于垂直管路或傾料管路上。而且，安裝法蘭截止閥的時候要特別注意介質流動方向。原因在于截止閥關閉時會在管道系統中產生一定的壓力，嚴重時可能還會導致閥門、管道系統甚至是設備的損壞，尤其是大口徑的管道系統和高壓力的管道系統特別明顯。所以法蘭截止閥的用戶應當引起高度重視。

◇ J41H手動國標法蘭截止閥操作應用案例特殊安裝要求



某些特殊情況下，截止閥的流向需要調整為高進低出，以確保其嚴密性和功能性。例如：

1. 直徑超過100mm的高壓截止閥

考慮到大直徑閥門的密封性能相對較弱，為了增強其密封效果，這類截止閥在關閉狀態下，會利用介質壓力來助力閥瓣上方，以實現更有效的密封。

1. 旁路管道上串聯的兩個截止閥，第二個截止閥需遵循“高進低出"原則。這種裝設方式在旁路系統中發揮著重要作用，包括平衡主管道閥門前后的壓力，使開啟更為輕松并減少主管道閥門的磨損。此外，在主給水管道上，通過控制給水流量，可以調節鍋爐升壓速度，從而進行鍋爐水壓試驗。為了防止二次閥閥殼和閥蓋間的墊料以及閥桿周圍的填料長時間受到介質和溫度的影響，二次閥的安裝方向被規定為“高進低出"。

1. 鍋爐排氣與放空截止閥的應用，在鍋爐啟動上水過程中，鍋爐排氣、放空截止閥發揮著至關重要的作用。盡管這些閥門的啟閉頻率相對較低，但它們卻常常因密封不嚴而導致工質損失。為了應對這一問題，部分電廠選擇將這類截止閥的安裝方向調整為“高進低出"，以提高其嚴密性，從而減少工質損失。

1. 電磁速斷閥的應用，其核心功能在于快速切斷燃油供應。這種閥門的結構與截止閥頗為相似，需采用合適的安裝方向以確保其動作的有效性。

02J41H手動國標法蘭截止閥操作應用案例安裝注意事項



◇ 管道支架與連接法蘭

管道支架固定不牢將影響管道的穩固性和使用壽命。選用合適的膨脹螺栓，確保其材質優良，并避免安裝在輕質墻體上，以確保其承載能力。一旦支架松動，將可能導致管道變形甚至脫落。

◇ 閥門安裝方法與方向

閥門安裝必須嚴格按照說明書進行，確保安裝方向正確。特別注意那些具有方向性要求的閥門，不能安裝錯誤，以確保使用效果。在安裝過程中，應確保各種閥門桿不能低于水平位置，更不能向下安裝。此外，暗裝閥門應設置滿足閥門開閉需要的檢查門，并確保閥桿朝向檢查門。

◇ 高溫與非金屬閥門安裝

在高溫環境下，安裝需特別謹慎，考慮螺栓熱膨脹的影響，在使用初期必須進行“熱緊"操作，以防止泄漏。對于非金屬閥門，由于其材質硬脆或強度較低，操作時需注意輕柔控制開閉力，避免使用過大的力量或猛勁。

◇ 新閥門使用與填料注意

新閥門在使用時，填料松緊需適中，以防止閥桿受壓過大導致磨損加速或啟閉困難。同時，填料應定期檢查和更換，確保閥門運行正常。選擇合適的填料以應對不同介質，例如橡膠O形環、三件疊式聚四氟乙烯圈、尼龍碗狀圈等，都是不錯的選擇。在壓緊填料的過程中，需同步轉動閥桿，以保持四周受力均勻，避免過度壓緊。確保選用合適的填料和適當?shù)牟僮鞣椒ǎ员Ｕ祥y門長期穩定運行。
