Y43H蒸汽管道減壓閥站組操作應用案例

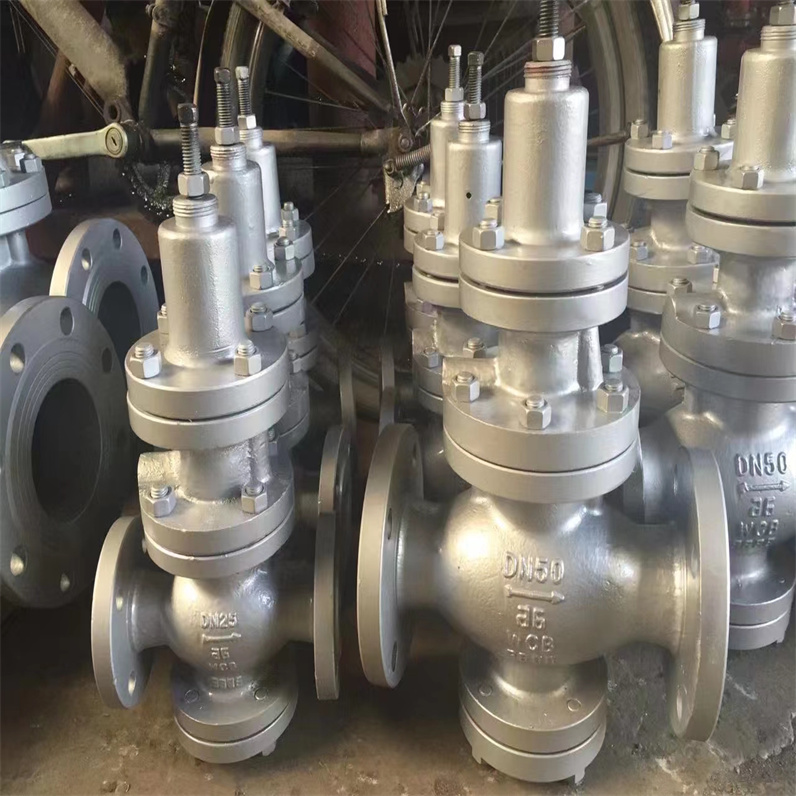

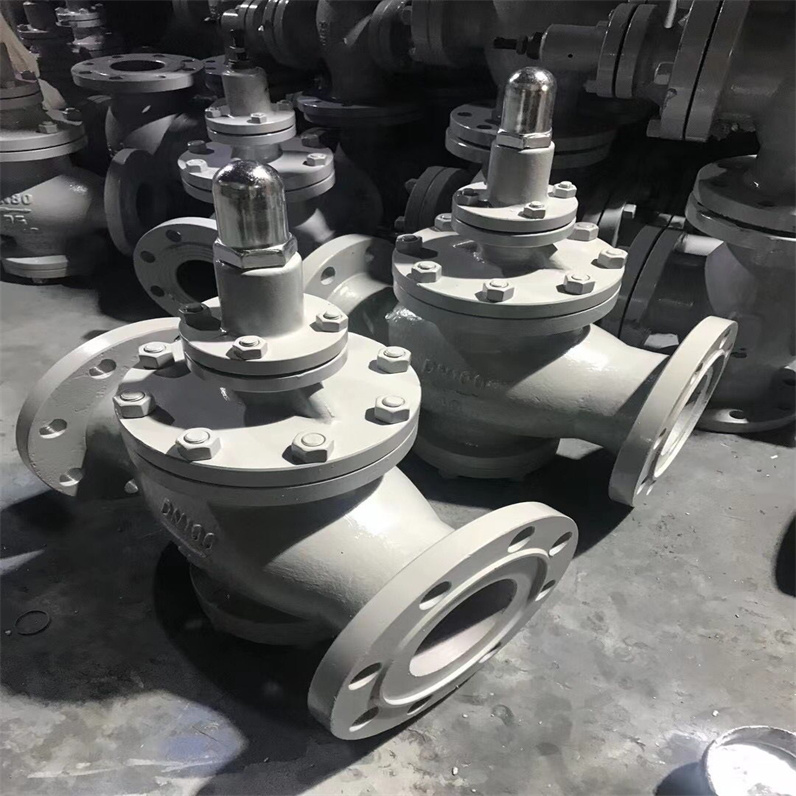

Y43H蒸汽管道減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。減壓閥是蒸汽系統中至關重要的一環，按標準合理配置并正確安裝減壓站系統閥門，可以大大降低減壓閥的故障率，減少維修費用，還可以延長其使用壽命；其次，穩定的蒸汽壓力，可有效保障安全穩定生產，并得到合格可靠的產品。在蒸汽系統的應用中，蒸汽減壓閥發揮著至關重要的作用。通常，單臺減壓閥便能滿足一般的減壓需求。然而，在某些特殊的工作環境下，單臺減壓閥可能無法充分滿足實際使用要求，這時便需要采用并聯或串聯的方式來達到減壓的目的。
02Y43H蒸汽管道減壓閥站組操作應用案例單臺與多臺配置
若蒸汽減壓閥系統的流量比大于10：1，且流量變化范圍較大，我們通常推薦使用兩臺減壓閥并聯。通過精心設定減壓閥的壓力梯度，可以確保減壓閥的順序開啟。在流量較低時，只有其中一臺減壓閥會首先打開；而當下游用汽量顯著增加，下游壓力下降，單臺減壓閥無法滿足使用要求時，另一臺減壓閥會自動接管，確保穩定減壓。
對于規劃中使用蒸汽流量較大的情況，建議采用兩組或以上減壓閥并聯使用。這種方式不僅有助于穩定控制出口壓力，延長使用壽命，還能有效降低成本。若實際使用流量并未達到規劃水平，這種并聯配置甚至可以一備一用，進一步確保生產的連續性。
03Y43H蒸汽管道減壓閥站組操作應用案例規劃與維護要點
當流量比大于10：1時，推薦使用兩臺減壓閥并聯，以便壓力梯度控制和穩定減壓。
此外，在規劃合理的蒸汽減壓站時，還需注意以下幾點：減壓閥站前應就近安裝汽水分離器或等徑三通的疏水站，以防止冷凝水對減壓閥造成的水錘損壞；同時，在減壓閥前必須安裝100目蒸汽過濾器，以有效防止垃圾等雜物對減壓閥性能的影響。
Y43H蒸汽管道減壓閥站組操作應用案例減壓閥安裝前需要注意的問題
1、看減壓閥的銘牌參數，是否與使用工況匹配，需要核實的參數包括：閥門型號、口徑、材質（特殊工況可能需要不銹鋼材質）、連接方式（主要看法蘭標準是否一致，否則法蘭孔對不上）、最大工作壓力、調壓范圍（不同調壓范圍對應有2~3種彈簧選擇）、最高工作溫度（尤其是過熱蒸汽，務必要注意不要超溫使用）。

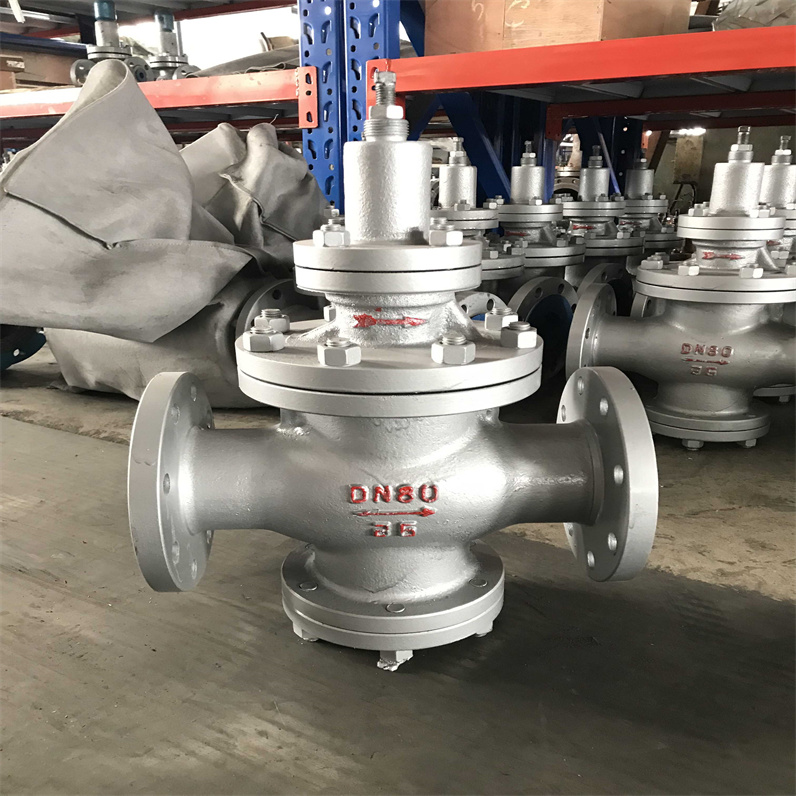

減壓閥是通過調節流體壓力至穩定輸出值的裝置，其核心結構包括以下6個部分（依據GB/T 12246-2017《先導式減壓閥》標準）：
1. 閥體：通常采用鑄鋼或不銹鋼材質，承受系統壓力并構成流道，公稱口徑從DN15到DN600不等（參考ISO 5208標準）。
2. 閥瓣與閥座：密封副結構，閥瓣材料多為硬質合金（如Stellite 6），密封面角度通常為45°±2°以確保閉合精度。
3. 彈簧組件：提供預設壓力調整范圍，彈簧剛度系數范圍常見為5-50 N/mm（根據ASME B16.34計算），通過壓縮量調節輸出壓力。
4. 調節機構：含手輪或電動執行器，精密型號可配備0.1%精度壓力傳感器（如SMC ITV系列）。
5. 導閥系統（先導式減壓閥：由微型閥芯和節流孔組成，控制主閥動作響應時間＜0.5秒（數據源自Festo技術手冊）。
6. 安全泄放口：當次級壓力超限15%時自動開啟（符合API 526標準）。
Y43H蒸汽管道減壓閥站組操作應用案例
一、減壓閥組的功能結構與核心組件
1. 閥組定義：由壓力調節單元、監測儀表及輔助設備組成的集成裝置，用于維持管道流體壓力穩定。
2. 主要構成：除核心減壓閥外，通常配備壓力傳感器、安全泄放閥、前后端截斷閥及配套管線。
二、壓力調控機制與閥門作用原理
1. 動態平衡原理：通過閥芯位移改變流通截面積，將上游波動壓力降至設定出口壓力。
2. 閉環控制邏輯：傳感器實時反饋壓力信號，調節器驅動閥門開度實現精準穩壓。
三、閥門數量配置的工程實踐準則
1. 常規單閥配置：適用于90%以上工況，單個高性能減壓閥即可滿足±5%壓力控制精度需求。
2. 多閥串聯應用場景：在航天液壓系統等對壓力波動容忍度低于±1%的特殊領域，采用主副閥分級減壓設計。
3. 冗余設計考量：工況下可并聯備用閥，但會增加系統復雜度與維護成本。
四、技術總結與選型建議
工業標準減壓閥組普遍采用單閥配置，僅在高壓差或超高精度控制場景考慮多閥方案。閥門數量選擇需綜合評估系統壓力等級、流量特性及控制精度需求。
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼化試驗壓力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高進口壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 壓力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
| 最小壓差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | GB12245-1989 | |||||
| 標準 | 其他非標定制 | |||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
| 零件名稱 | 零件材料 |
| 閥體閥蓋底蓋 | WCB |
| 閥座閥盤 | 2Cr13 |
| 缸套 | 2Cr13/銅合金 |
| 活塞 | 合金鑄鐵 |
| 導閥座導閥桿 | 2Cr13 |
| 主閥彈簧 | 1Cr18Ni9Ti |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si12Mn |
| 公稱通徑 DN | 外形尺寸 | |||
| L | H | H1 | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 295 | 90 |
| 20 | 160 | 180 | 330 | 98 |
| 25 | 180 | 200 | 330 | 110 |
| 32 | 200 | 220 | 330 | 110 |
| 40 | 220 | 240 | 345 | 125 |
| 50 | 250 | 270 | 345 | 125 |
| 65 | 280 | 300 | 350 | 130 |
| 80 | 310 | 330 | 385 | 160 |
| 100 | 350 | 380 | 385 | 170 |
| 125 | 400 | 450 | 400 | 200 |
| 150 | 450 | 500 | 415 | 210 |
| 200 | 500 | 550 | 475 | 240 |
| 250 | 650 | 525 | 290 | |
| 300 | 800 | 580 | 335 | |
| 350 | 850 | 620 | 375 | |
| 400 | 900 | 660 | 405 | |
| 450 | 900 | 730 | 455 | |
| 500 | 950 | 750 | 465 | |
| 公稱通徑 DN | 外形尺寸 | |||
| L | H | H1 | ||
| 6.4MPa | 10.0/16.0MPa | |||
| 15 | 180 | 180 | 305 | 105 |
| 20 | 180 | 200 | 340 | 105 |
| 25 | 200 | 220 | 340 | 120 |
| 32 | 220 | 230 | 340 | 120 |
| 40 | 240 | 240 | 355 | 135 |
| 50 | 270 | 300 | 355 | 135 |
| 65 | 300 | 340 | 360 | 140 |
| 80 | 330 | 360 | 395 | 170 |
| 100 | 380 | 400 | 185 | |
| 125 | 450 | 415 | 215 | |
| 150 | 500 | 430 | 225 | |
| 200 | 550 | 495 | 260 | |
| 250 | 650 | 545 | 310 | |
| 300 | 800 | 600 | 355 | |
| 350 | 850 | 640 | 395 | |
| 400 | 900 | 690 | 435 | |
| 500 | 950 | 780 | 495 | |

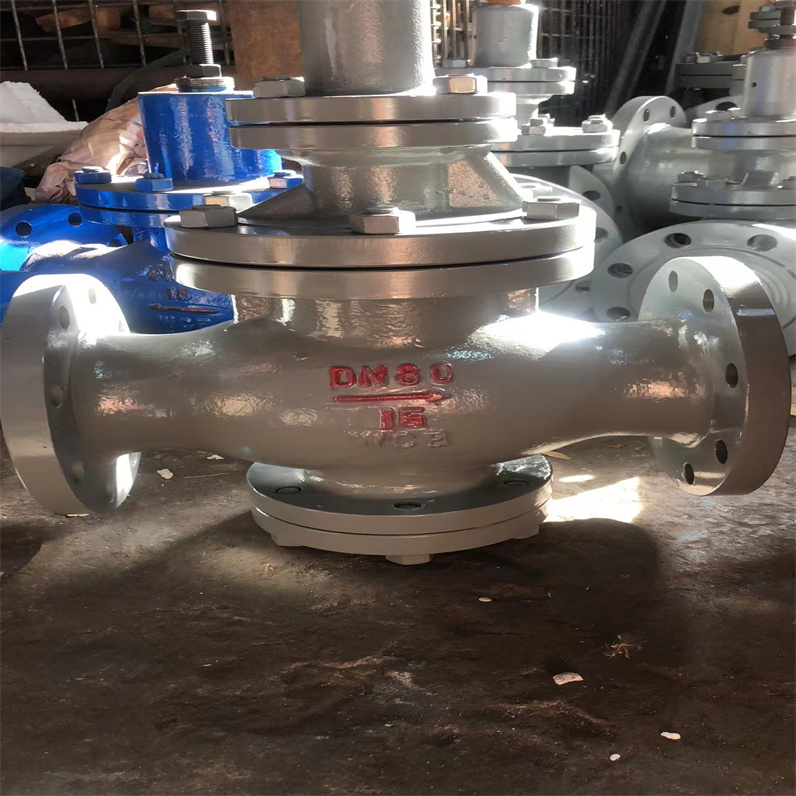

①為了操作和維護方便，該蒸汽管道減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與蒸汽管道減壓閥休上所示箭頭的方向一致。
③為了防止蒸汽后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。
2、Y43H蒸汽管道減壓閥站組操作應用案例標準減壓站布置及安裝方式
2.1首先，蒸汽減壓閥必須水平安裝在管道上，并嚴格按照閥體上的箭頭方向進行安裝，且頭朝上，不能安裝在垂直管道上??！
在安裝前，務必清洗蒸汽管道系統，以防止焊渣、雜物、氧化皮等雜質流入閥內，這些雜質是導致蒸汽減壓閥失效的主要原因。

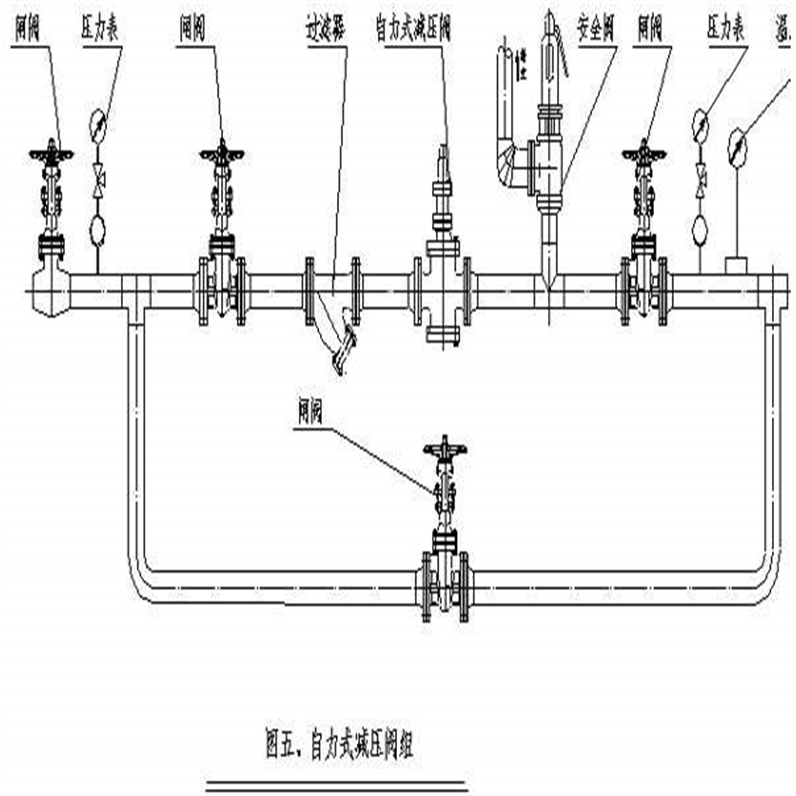

2.2 標準減壓站示意圖：請盡量按此圖來配置相關閥門
下面分別說明減壓站種每個閥門的用途及安裝要求：
A、減壓閥前3米內建議安裝汽水分離器，把蒸汽中的水分和冷凝水強制性分離出來，提高蒸汽干度，分離器底部排水口，要連接一組浮球式疏水閥（不能用熱動力圓盤式的），及時把水排走（請注意，此疏水閥前后截止閥必須常開，不能關閉?。。?。
B、若未能安裝汽水分離器，則至少需要在減壓閥前管路上做一個集水井（如果疏水管道沒有做集水井，冷凝水很難直接進入到疏水管道，而是直接沖向后面的管道及減壓閥），
然后安裝一組浮球式疏水閥，并且疏水閥必須安裝旁通，開機前需打開疏水閥旁通，直至冷凝水排盡為止，否則大量冷凝水高速沖過來，強烈的水錘會破壞減壓閥，或減壓失效。
C、截止閥：減壓閥前后應該裝截止閥，一是調試減壓閥時，需要緩慢的打開截止閥，小流量調節，二是停機時也需要把減壓閥前端截止閥關閉；另外旁通截止閥強烈建議裝，方便在不停機的情況下維護減壓閥。
Tips：旁通截止閥應與減壓閥持平，或在減壓閥上方。（旁通閥不能裝在減壓閥下方，否則長期積水?。?/p>
D、Y型過濾器：減壓閥前務必安裝過濾器，兩者盡量靠近，濾網必須是100目，且應側裝（就是Y型部分與管道持平），若正裝（就是Y型在管道下方），會積水，有水錘破壞。
E、變徑管：根據前后壓力和流量選型后，大多數時候減壓閥都應該比管道小1~2級，此時，減壓閥前后需要縮徑，應選用偏心變徑管（與管道同底），不要用同心變徑管，避免冷凝水積存！
F、壓力表：前后都應該裝壓力表，調試壓力和盤查故障時都需要觀看，另外，下游壓力表應裝在減壓閥后1米處，如果壓力表緊挨著減壓閥，因蒸汽經過減壓閥內閥口時，流速會增加，其內部摩擦和湍流現象也會增強，壓力表如果太近，讀數可能存在失真。
G、安全閥：有減壓閥間距建議30D或至少1米，起跳壓力與減壓閥后設定壓力太接近，應保證適當?shù)膲翰睢?/p>
Y43H蒸汽管道減壓閥站組操作應用案例
2.3 減壓閥后壓力表前不要放置氣動控制閥或調節閥閥門、氣動角座閥、電磁閥、氣動球閥、氣動切斷閥等，否則所顯示壓力并非減壓后的實際壓力，而且壓力會隨著這些控制類閥門開度的變化而變化。
2.4 減壓閥前后疏水組的冷凝水管，因壓力不同，不能串到一起，否則冷凝水會回流進減壓閥。
2.5 減壓閥密封墊大多為PTFE材質，受熱后會變軟，因此，通蒸汽使用時，請務必緊固所有的螺栓（避免帶壓操作，建議臨時關閉前端截止閥幾分鐘后，再擰緊螺栓）！避免因蒸汽長期滲漏和沖蝕而導致的結合面損壞和泄漏！需緊固部位是導閥上方和下方、中蓋和底蓋。
2.6 減壓閥與后端的控制閥或開關閥，至少需要30D或1米的間距（其中D是指減壓閥口徑）。
02先導式減壓閥調試方法及注意事項
1、減壓閥出廠時為關閉狀態，安裝調試前（未供汽前）嚴禁調節調壓螺釘，否則可能損壞減壓閥或下游設備。
2、減壓閥調試前，所有的管道都必須先排污，重點是吹掃雜質和排除冷凝水。如果管道是新裝的，或已被停用了很長一段時間，管道的排污尤為重要，要特別注意這一點，確保殘留在蒸汽設備中的冷凝水和污垢清除，確保閥內的壓力和流量正常。
Tips：供汽前，疏水閥前后閥門必須打開，可同時打開疏水閥旁通快速排放冷凝水，確保減壓閥不會受到水錘沖擊，以保護減壓閥內部件，避免減壓失效。
3、檢查減壓閥上游和下游的截止閥以及旁通閥是關閉的。
4、準備調壓時，取下頂蓋，要先松開鎖緊螺母，逆時針調松調壓螺釘至松弛狀態，以確保主閥已關閉再供汽，供汽后要看到閥后壓力表顯示為0，才能開始調壓。
5、慢慢地打開減壓閥入口處的截止閥，確保減壓閥入口處的冷凝水排走，確保蒸汽不含冷凝水。
6、微微打開減壓閥出口處的截止閥。
7、把頂蓋倒過來當扳手用，用它慢慢的順時針旋轉調壓螺釘，直到出口壓力達到要求的減壓壓力，并等待幾分鐘。
8、慢慢地打開減壓閥出口處的截止閥。
9、壓力穩定后，可能需要再次微調，等調整結束后，擰緊鎖緊螺母，并裝上頂蓋。
10、緊固減壓閥閥蓋處螺栓。
11、當停機時，先關閉入口處的截止閥，再關閉出口截止閥。
Tips：直接作用式減壓閥調試則非常簡單，直接慢慢的旋轉頂部小手輪即可，非常適合用在微小流量且空間緊湊的工況。
Y43H蒸汽管道減壓閥站組操作應用案例調試減壓閥時請務必要注意：
1、千萬不要用大力扳手?。。≈苯佑脺p壓閥最上面的頂蓋來調壓，頂蓋有內六方孔，倒過來就相當于一把小扳手，這樣便于控制調節的力度，避免大力扳手力度過大，使調壓螺釘出現彎曲變形，滑絲等問題，無法調壓！
2、調節閥千萬不要太快??！應慢慢的調節，邊調節邊觀看下游壓力表，最好是每調1barg，稍微停頓一下，避免超壓。如果超壓了（尤其時與前面壓力接近，相當于直通時），絕對不能強行頂著高壓繼續調節??！經常這樣調節，容易出現上面說的調壓螺釘彎曲變形，甚至斷裂等嚴重問題！總之，減壓閥調壓是從0開始往上調，0-1-2...設定壓力，反之從高壓往低壓調是不行的??！
若出現超壓情況，需要先泄壓（要有排放口），然后再重新從0開始調。
3、減壓閥長時間未使用，或一直正常使用，因減壓后壓力很穩定，相當于調壓螺釘長時間沒動過，難免會有生銹，此時若需調節，應先潤滑除銹，非常小心謹慎、慢慢的嘗試調節，看是否調得動？
若調節非常困難或銹死，螺牙咬住動不了，則應該繼續想辦法耐心的潤滑除銹后再調。若調壓螺釘不慎變形或滑絲，則需要同時更換調壓螺釘和導閥上蓋（當然也有另一種快速解決方法：更換一個更粗的調壓螺釘，并重新攻絲即可）。
Tips：調壓Y43H蒸汽管道減壓閥站組操作應用案例螺釘屬于典型的小零件大作用，建議盡量按規范操作，就可避免因等待購買零配件而影響生產的麻煩。
